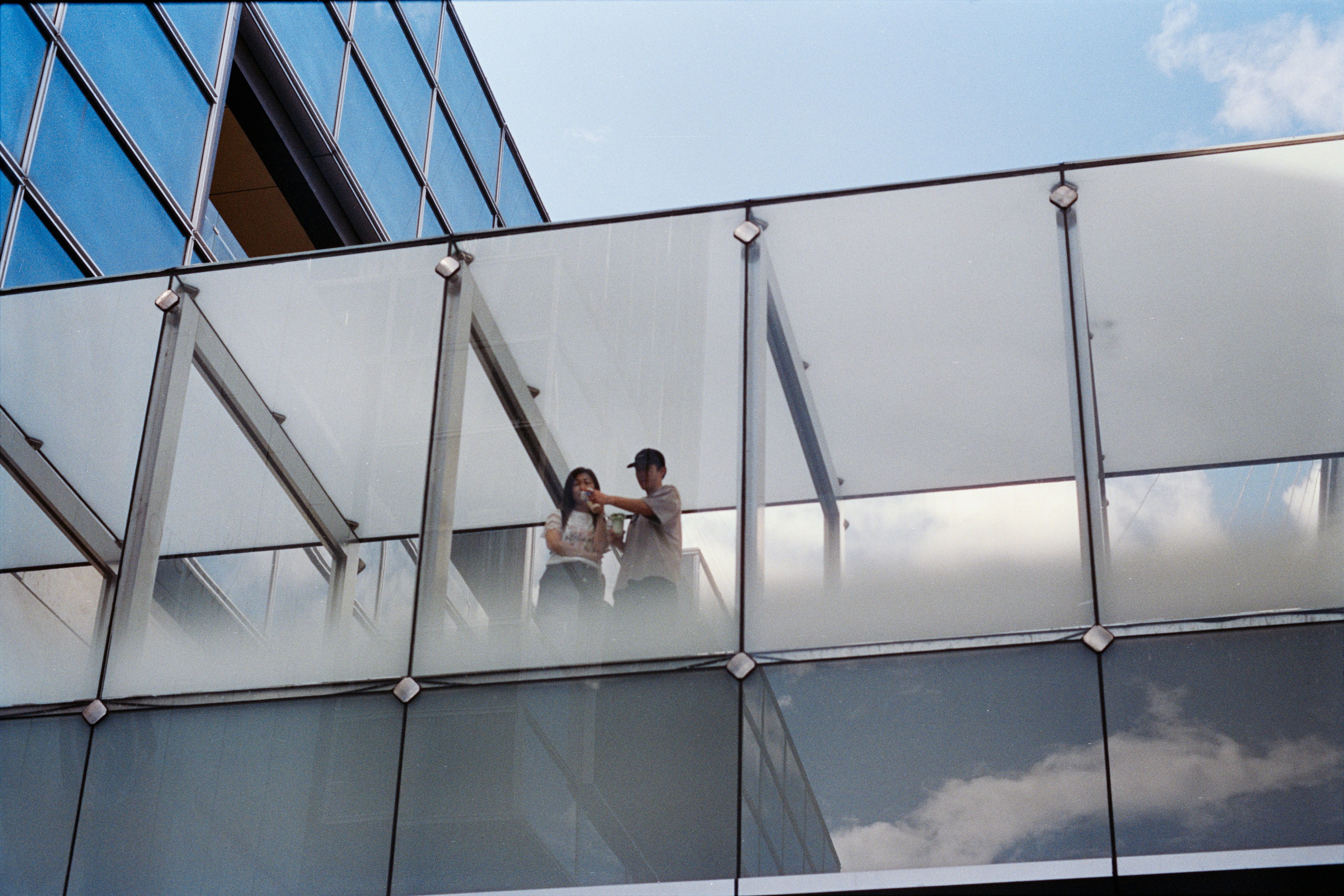

Herrajes para vidrio templado: Guía técnica de sujeción (Spider, Patch y Point Fixing)

La selección correcta de herrajes es crítica para garantizar la integridad estructural y la seguridad en instalaciones de vidrio templado. Esta guía técnica detalla el funcionamiento de los sistemas spider, patch y point fixing para que elijas la opción ideal según tu proyecto.

El problema

El problema técnico en la cancelería de vidrio templado radica en la concentración de esfuerzos mecánicos en puntos específicos. A diferencia del vidrio recocido, el vidrio templado posee tensiones internas que, al interactuar con herrajes mal calculados o instalados sin las tolerancias necesarias, pueden derivar en fracturas espontáneas, holguras peligrosas o filtraciones de humedad que comprometen la estructura completa.

Causas comunes

• La falta de holgura entre el vidrio y el herraje metálico genera presiones puntuales que superan el límite de resistencia del templado.
• El uso de empaques de neopreno o polímeros de baja calidad provoca el contacto directo metal-vidrio, causando fatiga material.
• El incorrecto torque en la tornillería de acero inoxidable genera microfisuras en los orificios avellanados del vidrio.
• La desalineación estructural en los puntos de apoyo reparte el peso de forma asimétrica, sobrecargando un solo anclaje.
• El uso de herrajes con aleaciones inadecuadas para ambientes corrosivos degrada prematuramente la sujeción, aumentando el riesgo de desprendimiento.
• La omisión de cálculos de deflexión según el espesor del vidrio y la longitud del claro resulta en vibraciones excesivas ante ráfagas de viento.

Cómo se soluciona

• Utilizar sistemas de sujeción tipo 'spider' con rótulas articuladas que absorben las deformaciones del edificio sin transferir esfuerzos directos al vidrio.
• Implementar 'patch fittings' (herrajes de parche) de alta precisión que incluyan insertos de material sintético para distribuir la carga uniformemente.
• Aplicar técnicas de 'point fixing' mediante barrenos con tolerancia milimétrica, asegurando que el perno nunca toque directamente el borde del vidrio.
• Seleccionar herrajes fabricados estrictamente en acero inoxidable de grado marino para garantizar resistencia estructural a largo plazo.
• Realizar una nivelación milimétrica de las estructuras base antes de la instalación para evitar que los herrajes compensen desniveles excesivos.
• Realizar pruebas de carga controladas y verificación de torques con llave dinamométrica según las especificaciones técnicas del fabricante.

Paso a paso

1. Verificar que el vidrio templado contenga los barrenos exactos según la ficha técnica del herraje a instalar.
2. Limpiar los cantos y perforaciones con solventes no abrasivos para eliminar residuos de polvo o rebaba de corte.
3. Colocar los empaques plásticos o de neopreno en todas las caras de contacto entre el metal y el vidrio.
4. Posicionar el herraje (patch o spider) asegurando que el perno central no tenga contacto directo con la perforación.
5. Ajustar los tornillos de fijación manualmente y luego aplicar el torque final con herramienta calibrada en patrón cruzado.
6. Verificar la plomada y nivel de todo el conjunto una vez realizada la primera sujeción de seguridad.
7. Aplicar sellador de silicón neutro de grado estructural en los perímetros necesarios para evitar filtraciones y absorber vibraciones.
8. Realizar una inspección visual final para detectar cualquier signo de tensión excesiva o contacto metal-vidrio.

Recomendaciones

• Verifica siempre la identidad y trayectoria del cancelero antes de contratar cualquier instalación compleja.
• Acuerda por escrito el alcance, los materiales y el tiempo de entrega para evitar malentendidos en la obra.
• Compara al menos tres propuestas técnicas, priorizando la calidad de los materiales sobre el precio más bajo.
• Solicita que el instalador verifique el espesor del vidrio mediante dispositivos electrónicos o certificados de templado.
• Nunca permitas que se realicen perforaciones o ajustes mecánicos al vidrio templado una vez que este ha pasado por el proceso térmico.
• Programa mantenimientos preventivos anuales para reapretar tornillería y revisar el estado de los empaques de sellado.
